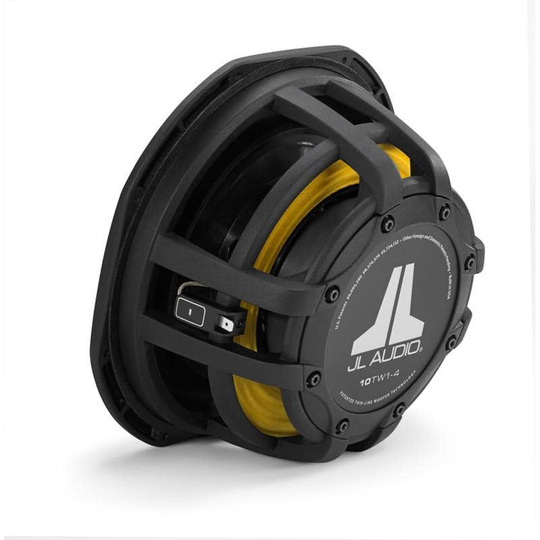

JL Audio 10TW1-4Matala profiilinen subwoofer Rakentaen JL Audion patentoiduin matala profiilisen subwoofer teknologian pohjalle, 10TW1-4 elementissä yhdistyvät matala asennussyvyys ja suuri liikepoikkeama. Elementti soveltuu loistavasti erittäin pieneen 10 litran koteloon. Nämä edellä mainitut seikat yhdistettynä erityisvalmisteiseen painevalettuun korirakenteeseen, mahdollistavat 10TW1-4:n toiminnan todella pienissä tiloissa. Näihin lasketaan mm. penkinalukset, 2-paikkaiset urheiluautot ja monet muut luovat sovellukset jotka edellyttävät kompaktia, matala profiilista subwoofer ratkaisua. JL audion patentoitu “thin-line woofer” teknologia puristaa 10TW1:n rakenteen hyödyntäen samankeskistä putkea joka on kasattu suoraan ruiskuvaletun kartion rakenteeseen. Tämä rakenne kannattelee puhekelaa ja täysin rengasmaista alaripustusta, sallien magneetin sijoituksen lähemmäs itse kartiota kuin perinteisissä ratkaisuissa. 10TW1 elementin nokkela reunuksen rakenne vähentää elementin edessä tarvittavaa ilmatilaa sillä valtaosa elementin liikepoikkeamasta tapahtuu reunuksen raamien sisällä. Tämän ansiosta 10TW1-4 tarvitsee vain 22 mm vapaata tilaa elementin edessä, myös ritilän kanssa. Vaikka 10TW1-4 on optimoitu pienelle kotelolle se ei todellakaan kuulostaa pieneltä, vaan tuottaa sen tutun rikkaan ja täyteläisen bassotoiston josta JL Audio tunnetaan. Ominaisuudet 1. Erittäin matala asennussyvyys (111 mm) 2. Ilma-aukoton magneetin rakenne mahdollistaa elementin asennuksen lähes takaseinään kiinni. 3. Äärimmäisen pieni kotelovaatimus. 4. Pitkä liikepoikkeama (10 mm yhteen suuntaan) 5. DMA-optimoitu magneetin rakenne. 6. Patentoitu keskiputki-rakenne. 7. Patentoitu “kelluva kartio” rakenne. 8. Painevalettu reunus litteillä reunoilla. 9. Ruiskuvalettu mineraalilla jäykistetty polypropeeni kartio. 10. Kuminen yläripustus 11. Metallinen suojaritilä kuuluu pakkaukseen 12. Rakennettu JL Audion USA:n tehtaalla Floridassa. Tekniset tiedot Jatkuva tehonkesto: 300 W Suositeltu vahvistinteho: 75 - 300 W Impedanssi: 2 Ohmia Sähköakustiset parametrit Fs: 41.45 Hz Qes: 0.696 Qms: 9.7 Qts: 0.649 Vas: 10.31 L Xmax: 10 mm Herkkyys: 82.5 dB Sd: 0.0268 m2 Re: 2.428 Ohmia Suljetun kotelon mitat Seinämäpaksuus: 19 mm Etulevyn paksuus: 19 mm Sisätilavuus: 9.91 L Leveys: 410 mm (W) Korkeus: 356 mm (H) Syvyys: 133 mm (D) F3: 47.24 Hz Fc: 56.38 Hz Qtc: 0.897 Refleksikotelon mitat Seinämäpaksuus: 19 mm Etulevyn paksuus: 19 mm Sisätilavuus: 17.7 L Leveys: 676 mm (W) Korkeus: 406 mm (H) Syvyys: 133 mm (D) Sisäisen refleksiportin leveys: 95 mm (SW) Sisäisen refleksiportin korkeus: 48 mm (SH) Sisäisen refleksiportin syvyys: 572 mm (SL) Sisäisen refleksiportin jatkeen pituus: 529 mm (EL) Viritystaajuus: 35 Hz F3: 30.56 Hz Elementin mitat Kokonaishalkaisija: 264 mm (A) Asennusaukon halkaisija: 230 mm (B) Halkaisija ruuvinrei’istä mitattuna: 246 mm (C) Magneetin ulkohalkaisija: 115 mm (D) Asennusaukon syvyys: 111 mm (E) Suojaritilän ulkoneminen: 22 mm (F) Elementin syrjäyttämä ilmatilavuus: 1.33 l Paino: 4.8 kg Linkki valmistajan tuotesivulle (ENG) Linkki ohjekirjaan (ENG, PDF)
